W20-M6-100-S Predrilled shaft, hardened Cf53, fix length

Name: W20-M6-100-S Predrilled shaft, hardened Cf53, fix length
Brand: W20-M6-100-S
SKU: W20-M6-100-S
Availability: InStock

Product No.:: W20-M6-100-S
Shipping time:: cut only 2-4 days, with turning 1-2 weeks (abroad may vary)
Stock:: pieces
Weight:: - kg per piece

Length group (round up to full 100mm!):

Preisdetails anzeigen

100mm

1-2	24,18 EUR
3-5	23,45 EUR
6-9	22,97 EUR
10-24	22,49 EUR
25-49	22,24 EUR
> 50	21,52 EUR

200mm

1-2	28,07 EUR
3-5	27,23 EUR
6-9	26,67 EUR
10-24	26,11 EUR
25-49	25,82 EUR
> 50	24,99 EUR

300mm

1-2	31,95 EUR
3-5	30,99 EUR
6-9	30,36 EUR
10-24	29,71 EUR
25-49	29,39 EUR
> 50	28,44 EUR

400mm

1-2	35,83 EUR
3-5	34,76 EUR
6-9	34,03 EUR
10-24	33,32 EUR
25-49	32,96 EUR
> 50	31,89 EUR

500mm

1-2	39,72 EUR
3-5	38,53 EUR
6-9	37,73 EUR
10-24	36,94 EUR
25-49	36,54 EUR
> 50	35,35 EUR

600mm

1-2	43,60 EUR
3-5	42,29 EUR
6-9	41,42 EUR
10-24	40,56 EUR
25-49	40,11 EUR
> 50	38,81 EUR

700mm

1-2	47,48 EUR
3-5	46,05 EUR
6-9	45,11 EUR
10-24	44,16 EUR
25-49	43,68 EUR
> 50	42,26 EUR

800mm

1-2	51,37 EUR
3-5	49,83 EUR
6-9	48,80 EUR
10-24	47,78 EUR
25-49	47,27 EUR
> 50	45,72 EUR

900mm

1-2	55,25 EUR
3-5	53,60 EUR
6-9	52,49 EUR
10-24	51,38 EUR
25-49	50,84 EUR
> 50	49,17 EUR

1000mm

1-2	59,13 EUR
3-5	57,36 EUR
6-9	56,18 EUR
10-24	54,99 EUR
25-49	54,39 EUR
> 50	52,62 EUR

1100mm

1-2	63,02 EUR
3-5	61,13 EUR
6-9	59,87 EUR
10-24	58,61 EUR
25-49	57,98 EUR
> 50	56,08 EUR

1200mm

1-2	66,90 EUR
3-5	64,89 EUR
6-9	63,56 EUR
10-24	62,21 EUR
25-49	61,55 EUR
> 50	59,55 EUR

1300mm

1-2	70,78 EUR
3-5	68,66 EUR
6-9	67,25 EUR
10-24	65,83 EUR
25-49	65,12 EUR
> 50	63,00 EUR

1400mm

1-2	74,67 EUR
3-5	72,44 EUR
6-9	70,94 EUR
10-24	69,45 EUR
25-49	68,70 EUR
> 50	66,46 EUR

1500mm

1-2	78,55 EUR
3-5	76,20 EUR
6-9	74,62 EUR
10-24	73,05 EUR
25-49	72,27 EUR
> 50	69,91 EUR

1600mm

1-2	82,43 EUR
3-5	79,96 EUR
6-9	78,31 EUR
10-24	76,66 EUR
25-49	75,84 EUR
> 50	73,36 EUR

1700mm

1-2	86,32 EUR
3-5	83,73 EUR
6-9	82,00 EUR
10-24	80,28 EUR
25-49	79,42 EUR
> 50	76,83 EUR

1800mm

1-2	90,20 EUR
3-5	87,50 EUR
6-9	85,69 EUR
10-24	83,88 EUR
25-49	82,99 EUR
> 50	80,28 EUR

1900mm

1-2	94,08 EUR
3-5	91,26 EUR
6-9	89,38 EUR
10-24	87,50 EUR
25-49	86,56 EUR
> 50	83,73 EUR

2000mm

1-2	97,97 EUR
3-5	95,03 EUR
6-9	93,07 EUR
10-24	91,12 EUR
25-49	90,13 EUR
> 50	87,19 EUR

2100mm

1-2	101,85 EUR
3-5	98,79 EUR
6-9	96,76 EUR
10-24	94,72 EUR
25-49	93,70 EUR
> 50	90,65 EUR

2200mm

1-2	105,73 EUR
3-5	102,55 EUR
6-9	100,45 EUR
10-24	98,33 EUR
25-49	97,27 EUR
> 50	94,11 EUR

2300mm

1-2	109,62 EUR
3-5	106,34 EUR
6-9	104,14 EUR
10-24	101,95 EUR
25-49	100,85 EUR
> 50	97,57 EUR

2400mm

1-2	113,50 EUR
3-5	110,10 EUR
6-9	107,83 EUR
10-24	105,55 EUR
25-49	104,42 EUR
> 50	101,02 EUR

2500mm

1-2	117,38 EUR
3-5	113,86 EUR
6-9	111,51 EUR
10-24	109,17 EUR
25-49	107,99 EUR
> 50	104,47 EUR

2600mm

1-2	121,27 EUR
3-5	117,63 EUR
6-9	115,20 EUR
10-24	112,79 EUR
25-49	111,57 EUR
> 50	107,93 EUR

2700mm

1-2	125,15 EUR
3-5	121,39 EUR
6-9	118,89 EUR
10-24	116,39 EUR
25-49	115,14 EUR
> 50	111,38 EUR

2800mm

1-2	129,03 EUR
3-5	125,16 EUR
6-9	122,58 EUR
10-24	120,00 EUR
25-49	118,71 EUR
> 50	114,84 EUR

2900mm

1-2	132,92 EUR
3-5	128,94 EUR
6-9	126,28 EUR
10-24	123,62 EUR
25-49	122,28 EUR
> 50	118,30 EUR

3000mm

1-2	136,80 EUR
3-5	132,70 EUR
6-9	129,96 EUR
10-24	127,22 EUR
25-49	125,85 EUR
> 50	121,75 EUR

3100mm

1-2	140,68 EUR
3-5	136,46 EUR
6-9	133,65 EUR
10-24	130,83 EUR
25-49	129,42 EUR
> 50	125,21 EUR

3200mm

1-2	144,57 EUR
3-5	140,24 EUR
6-9	137,35 EUR
10-24	134,46 EUR
25-49	133,01 EUR
> 50	128,67 EUR

3300mm

1-2	148,45 EUR
3-5	144,00 EUR
6-9	141,03 EUR
10-24	138,06 EUR
25-49	136,58 EUR
> 50	132,13 EUR

3400mm

1-2	152,33 EUR
3-5	147,76 EUR
6-9	144,72 EUR
10-24	141,67 EUR
25-49	140,15 EUR
> 50	135,58 EUR

3500mm

1-2	156,22 EUR
3-5	151,53 EUR
6-9	148,42 EUR
10-24	145,29 EUR
25-49	143,73 EUR
> 50	139,04 EUR

3600mm

1-2	160,10 EUR
3-5	155,30 EUR
6-9	152,09 EUR
10-24	148,89 EUR
25-49	147,30 EUR
> 50	142,49 EUR

3700mm

1-2	163,98 EUR
3-5	159,07 EUR
6-9	155,78 EUR
10-24	152,50 EUR
25-49	150,87 EUR
> 50	145,94 EUR

3800mm

1-2	167,87 EUR
3-5	162,84 EUR
6-9	159,48 EUR
10-24	156,13 EUR
25-49	154,44 EUR
> 50	149,40 EUR

3900mm

1-2	171,75 EUR
3-5	166,60 EUR
6-9	163,16 EUR
10-24	159,73 EUR
25-49	158,01 EUR
> 50	152,86 EUR

4000mm

1-2	175,63 EUR
3-5	170,36 EUR
6-9	166,85 EUR
10-24	163,34 EUR
25-49	161,58 EUR
> 50	156,32 EUR

4100mm

1-2	179,52 EUR
3-5	174,13 EUR
6-9	170,55 EUR
10-24	166,96 EUR
25-49	165,16 EUR
> 50	159,78 EUR

4200mm

1-2	183,40 EUR
3-5	177,91 EUR
6-9	174,23 EUR
10-24	170,56 EUR
25-49	168,73 EUR
> 50	163,23 EUR

4300mm

1-2	187,28 EUR
3-5	181,67 EUR
6-9	177,92 EUR
10-24	174,17 EUR
25-49	172,30 EUR
> 50	166,68 EUR

4400mm

1-2	191,17 EUR
3-5	185,44 EUR
6-9	181,62 EUR
10-24	177,79 EUR
25-49	175,88 EUR
> 50	170,15 EUR

4500mm

1-2	195,05 EUR
3-5	189,20 EUR
6-9	185,29 EUR
10-24	181,40 EUR
25-49	179,45 EUR
> 50	173,60 EUR

4600mm

1-2	198,93 EUR
3-5	192,96 EUR
6-9	188,98 EUR
10-24	185,01 EUR
25-49	183,02 EUR
> 50	177,05 EUR

4700mm

1-2	202,82 EUR
3-5	196,74 EUR
6-9	192,68 EUR
10-24	188,63 EUR
25-49	186,59 EUR
> 50	180,51 EUR

4800mm

1-2	206,70 EUR
3-5	200,50 EUR
6-9	196,37 EUR
10-24	192,23 EUR
25-49	190,16 EUR
> 50	183,96 EUR

4900mm

1-2	210,58 EUR
3-5	204,26 EUR
6-9	200,05 EUR
10-24	195,84 EUR
25-49	193,73 EUR
> 50	187,41 EUR

5000mm

1-2	214,47 EUR
3-5	208,04 EUR
6-9	203,75 EUR
10-24	199,46 EUR
25-49	197,31 EUR
> 50	190,88 EUR

5100mm

1-2	218,35 EUR
3-5	211,81 EUR
6-9	207,44 EUR
10-24	203,07 EUR
25-49	200,88 EUR
> 50	194,34 EUR

5200mm

1-2	222,24 EUR
3-5	215,58 EUR
6-9	211,13 EUR
10-24	206,69 EUR
25-49	204,47 EUR
> 50	197,80 EUR

5300mm

1-2	226,12 EUR
3-5	219,34 EUR
6-9	214,82 EUR
10-24	210,30 EUR
25-49	208,04 EUR
> 50	201,25 EUR

5400mm

1-2	230,00 EUR
3-5	223,10 EUR
6-9	218,51 EUR
10-24	213,90 EUR
25-49	211,61 EUR
> 50	204,70 EUR

5500mm

1-2	233,89 EUR
3-5	226,87 EUR
6-9	222,20 EUR
10-24	217,52 EUR
25-49	215,19 EUR
> 50	208,17 EUR

5600mm

1-2	237,77 EUR
3-5	230,65 EUR
6-9	225,89 EUR
10-24	221,13 EUR
25-49	218,76 EUR
> 50	211,62 EUR

5700mm

1-2	241,65 EUR
3-5	234,41 EUR
6-9	229,57 EUR
10-24	224,74 EUR
25-49	222,32 EUR
> 50	215,07 EUR

5800mm

1-2	245,54 EUR
3-5	238,18 EUR
6-9	233,26 EUR
10-24	228,36 EUR
25-49	225,90 EUR
> 50	218,53 EUR

5900mm

1-2	249,42 EUR
3-5	241,94 EUR
6-9	236,95 EUR
10-24	231,97 EUR
25-49	229,47 EUR
> 50	221,98 EUR

6000mm

1-2	249,42 EUR
3-5	241,94 EUR
6-9	236,95 EUR
10-24	231,97 EUR
25-49	229,47 EUR
> 50	221,98 EUR

Our standard price 21,52 EUR
Your price from 20,01 EUR
You save 7%

incl. 19% tax excl. Shipping costs

Add to wish list

Ask about product

Description

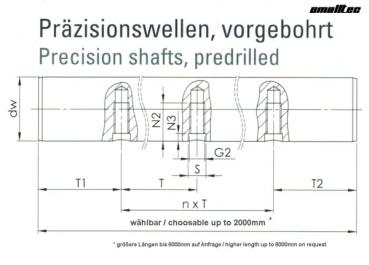

Precision shaft Ø 20h6 in Cf53, predrilled M6 x 11 in pitches of 100mm, cut to requested length

Product data:

Material: Cf53
hardened: 59-65 HRC Rht min.0,9
grounded Tol. h6 (0-13my)
surface roughness: Ra <= 0,3
weight: 0,89kg/m
predrilled size: M6 x 11
predrilled (radial) pitches: in steps of 100mm, tol. + / - 0,2mm

General Information on Radial Drilled Shafts in Cf53

When using radial bored shafts, care must be taken to ensure that they are properly installed and maintained for optimum performance and life. Regular inspections and maintenance are required to ensure that the shafts are in good working order.

length tolerance fix lengths

Für nur geschnittene Fixlängen gelten folgende Längentoleranzen:

Schnitttoleranzen für Fixlängen
	Länge in mm:
	30 bis 10001	1001 bis 2000	2001 bis 4000	4001 bis 8000
Toleranz in mm:	-0 / + 1	- 0 / + 2	-0 / + 4	- 0 / + 6

Documents

Datasheet drilled bars (142.38 KB)
